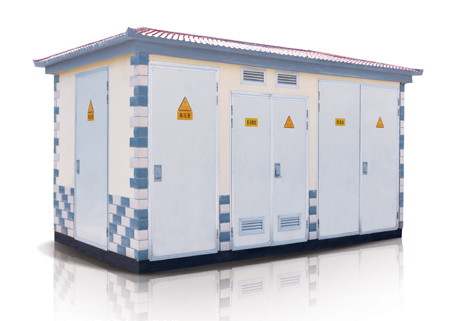

YB-PRE箱式變電站系列(歐式箱變)
- 品牌：???
- 型號：???
YB-PRE箱式變電站系列(歐式箱變)產品介紹
YB型箱式變電站又稱歐式箱變，產品符合GB17467-1998《高低壓預裝式變電站》和IEC1330等標準。由于它體積小，占地面積小，結構緊湊，便于搬遷，因而大大縮短了基建的周期和占地面積，也減少了基建費用。同時，箱式變電站現場安裝簡單，設備維修簡單。箱變完成電能的變換、分配、傳輸、計量、補償、系統的控制、保護及通訊功能。
YB型變電站由高壓開關柜，低壓配電屏，配電變壓器及外殼四部分組合而成，高壓是空氣負荷開關，變壓器為干式變壓器或油浸式變壓器。箱體采用了良好的隔熱通風結構，外觀美觀大方，隔熱性能良好，且箱體設有上下通風的風道，戶外隔射對變壓器及高低壓室造成的溫升可減少到低限度。箱要裝設溫控強迫通風裝置及太陽溫度自動控制裝置。各單元裝設完善的控制、保護，帶電顯示和照明系統。
YB-PRE箱式變電站系列(歐式箱變)應用范圍
適用于電壓等35KV及以下，主變容量5000KVA及以下的小型無人值守變電站，用于城市工業變電站、10KV環網系統、農網35KV變電所等場合。
YB-PRE箱式變電站系列(歐式箱變)主要功能
完成電能的變換、分配、傳輸、計量、補償、系統的控制、保護及通訊功能。
YB-PRE箱式變電站系列(歐式箱變)主要特點
將一、二次設備預裝一個可移動的、全封閉、溫度自控，運抵現場只須安裝在水泥基礎上。具有投資少、施工周期短、占地面積少、易與環境協調等特點。
| 項目 Item | 單位Unit | 參數Data | |
| 高壓單元 HV | 額定頻率 Rated Frequecy | Hz | 50 |
| 額定電壓 Rated Voltage | kV | 6 10 35 | |
| 最高工作電壓 Max Working Voltage | kV | 6.9 11.5 40.5 | |
|
工頻耐受電壓 Industrial Requency Voltage-resisting 對地和相間/隔離斷口 Time/solation Ballistic Voltage-resisting |
kV | 32/36 42/48 95/118 | |
|
雷電沖擊耐壓 Thunderand Lighting Ballistic 對地和相間/隔離斷口 Voltage-resisitng Time/aolation Sectional Port |
kV | 60/70 75/85 185/215 | |
| 額定電流 Rated Current | A | 400 630 | |
| 額定短時間受電流 Rated Brief-period Current-resisting | kA | 12.5(2S) 16(2s) 20(2s) | |
| 額定峰值耐受電流 Rated Crest Vake Current-resistong | kA | 32.5 40 50 | |
|
|
|
|
|
| 低壓單元 LV | 額定電壓 Rated Voltage | V | 380 220 |
| 主回路額定電流 Rated Current Of Major Return Circuit | A | 100~3200 | |
| 額定短時間受電流 Rated Short-circuit Current-resisiting | kA | 15 30 50 | |
| 額定峰值耐受電流 Rated Crest Value Current-resisting | kA | 30 63 110 | |
| 支路電流 Branch Circuit | A | 10-800 | |
| 分支回路數 Quantity Of Branch | 路 | 1-12 | |
| 補償器量 Compensation Circuit | kVAR | 0-360 | |
| 變壓器單元Transforming | 額定容量 Rated Capacity | kVA | 50-2000 |
| 短路阻抗 Short-circuit Impendance | % | 4 6 | |
| 分接范圍 Scope Of Brance Connection |
|
±2*2.5% ±5% | |
| 聯接組別 Vector Group |
|
Yyn0 Dyn11 | |
