KYN28A-12（24）鎧裝移開式中置柜
- 品牌：???
- 型號：???
KYN28A-12(Z)/T1250-31.5型鎧裝移開式交流金屬封閉開關設備,GB3906-1991要求，系12KV三相交流50Hz單母線及單母線分段系統的成套配電裝置。它主要用于發電廠、中小型發電機送電、工礦、企事業配電及電業系統的二次變電所的受電、送電及大型高壓電動機，實行控制、保護、監測之用。
該開關柜具有減少帶負荷推拉斷路器手車、減少誤分合斷路器、減少接地開關處在閉合位置時關合斷路器、減少誤入帶電間隔、減少在帶電時誤合接地開關的聯鎖功能，既可配用ABB公司的VD4真空斷路器，又可配用生產的VS1真空斷路器，實為一種性能完善的配電裝置。

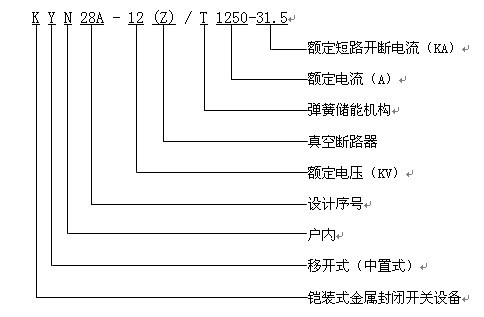

二、型號含義
1、周圍空氣溫度不高于+40℃,不低于-15℃。
2、海拔高度≤1000m。
3、日平均相對濕度不大于95% 月平均相對濕度不大于90%。
4、地震強度不超過8度。
5、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
四、主要技術參數
| 序號 |
項目 |
單位 | 技術參數 | |
| 1 |
額定電壓 |
KV | 12 | |
| 2 |
額定電流 |
A | 1250 | |
| 3 |
額定短時工頻耐受電壓（有效值） |
KV | 42 | |
| 4 |
額定雷電沖擊耐受電壓（峰值） |
KV | 75 | |
| 5 |
額定短路開斷電流（有效值） |
KA | 31.5 | |
| 6 |
額定短路關合電流（峰值） |
KA | 80 | |
| 7 |
額定熱穩定電流（有效值） |
主回路（4S） | KA | 31.5 |
| 接地回路（4S） | KA | 27.3 | ||
|
8 |
額定動穩定電流（峰值） |
主回路 | KA | 80 |
| 接地回路 | KA | 68.3 | ||
| 9 |
防護等級 |
外殼為IP4X，隔室間、斷路器室門打開時為IPX2 |
||
五、結構特點
KYN28A-12(Z)/T1250-31.5型鎧裝移開式交流金屬封閉開關設備整體是由柜體和中置式可抽出部件（即手車）兩大部分組成，柜體分四個隔室，具有架空進出線、電纜進出線及其他功能方案，經排列，組合后能成為形式的配電裝置，本開關柜可從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝。
1、外殼
開關, 設備的外殼是選用性高的敷鋁鋅薄鋼板，經CNC機床加工，采用折邊加工工藝，用拉鉚螺母和的螺栓連接而成。與其它同類設備相比，具有柜體精度高、重量輕、機械強度高、抗腐蝕作用強、外形美觀等優點。
2、手車
根據用途可分為：斷路器手車、電壓互感器手車、接地手車、手車、避雷器手車、驗電手車等，同規格手車可以自由互換。手車在柜有工作位置／試驗位置，位置都分別有定位裝置。手車推進采用絲桿、螺母方式，操作輕便、活，便于操作。手車移開柜體時，用一只車，可方便取出，進行檢查、維護手車采用中置式，整個小車緣強度高，體積小，檢查、維護方便。
斷路器手車上裝有真空斷路器及其推進機構，當手車用運轉車運入柜體斷路器室時，便能鎖定在工作位置／試驗位置；而且只有鎖定后，才能搖動推進機構，將手車推向工作位置，手車到工作位置后，推進手柄即搖不動。手車的機械聯鎖能手車只有在工作位置或試驗位置，斷路器才能進行合閘；而且手車只有在分閘狀態，斷路器才能移動。
3、隔 室
開關設備主要電氣元件都有其的隔室，即：手車室、母線室、電纜室、儀表室；除儀表室外，其它三隔室都分別有泄壓通道。電纜室空間大，可接多路電纜。
手車室
手車室裝有金屬活門機構，當手車從工作位置/試驗位置移動到工作位置過程中，上下靜觸頭盒上的活門同時自動打開；反之，活門則自動閉合，蓋住靜觸頭盒，形成，同時上下活門帶單鎖定，維護人員不觸及帶電體，通過觀察窗，可以觀察隔室內手車所處的位置、合、分閘顯示，儲能狀況。
母線隔室
主母線單臺拼接相互聯接。通過支母線和靜觸頭盒固定，主母線和聯絡母線為矩形截面的母排；用于大電流負荷時采用雙根母排拼成。支母線聯接于靜觸頭盒和主母線，對于需要，可采用復合緣（熱縮管、C等）。
電纜隔室
電纜室可裝電流互感器、序互感器、接地開關、避雷器及電纜等電器元件。其電纜室至多每相可并接6根單芯電纜。
儀表室
儀表室內可安裝綜合保護單元及其它二次元件，控制線路敷設在走線槽內，并與高壓回路。儀表室頂蓋板可以翻轉，便于小母線的安裝及二次回路的接線。
4、聯鎖裝置與功能
開關設備內裝有的聯鎖裝置，“五”要求。儀表室門上裝有提示性的按鈕或者KK型轉換開關，以誤合、誤分斷路器；手車在試驗或工作位置時，手車才能進行合分操作；手車合閘后，手車無法移動，帶負荷推拉手車；接地開關處在分閘位置時，手車才能從試驗/斷開位置，移至工作位置；手車處于試驗/工作位置時，接地開關才能進行合閘操作（接地開關可帶電壓顯示裝置）；接地開關處于分閘位置時，下門及后門打開，誤入帶電間隔；后下門不關閉，接地開關不能分閘；手車在工作位置時，二次插頭被鎖定；各柜體可裝電氣聯鎖。本開關設備還可以在接地開關上加裝電磁鐵鎖定裝置以性。開關設備上的二次線與手車的二次線的聯絡是通過手動二次插頭來實現的。手車在試驗/斷開位置時，才能插上和解除二次插頭，手車處于工作位置時由于機械聯鎖作用，二次插頭被鎖定。
5、泄壓裝置
手車室，母線室和電纜室的上方均設有泄壓裝置，出現故障時釋放壓力和排泄氣體，以操作人員和開關柜的。
6、帶電顯示裝置
如果用戶需要時，開關柜內可安裝檢測回路運行的高壓帶電顯示裝置。該裝置不但可以提示高壓回路帶電狀況，而且還可以與電磁鎖配合，實現強制閉鎖，從而配套產品的誤性能。
7、凝露和腐蝕裝置
為了在高濕度或溫度變化較大的氣候環境中產生凝露，在手車室和電纜室內分別裝設加熱器，以便在上述環境中使用和腐蝕發生。
8、接地裝置
在電纜室內單獨設立有6×40mm2的接地銅排，此排能相鄰各柜，并與柜體良好接觸，接地，運行操作。
